WARMTEPOMPEN
Install Magazine 994 – november 2023

Duurzaamheid voor Evergreen-gebouw

Open bron-systeem van Vaillant voor thermisch comfort

Iedereen in Wuustwezel kent het. Het nieuwe Evergreen-gebouw van Vorsselmans, een toonaangevende Kempense specialist in aluminium, gevelconstructies en zonnepanelen, bepaalt met zijn 12 meter hoogte niet alleen het landelijke zicht, maar is ook een schoolvoorbeeld van duurzaam bouwen, werken en innoveren. Twee Vaillant flexoTHERM VWF 197/4 bodem-water warmtepompen in cascade zorgen voor verwarming en koeling van het groene kantoorgebouw.

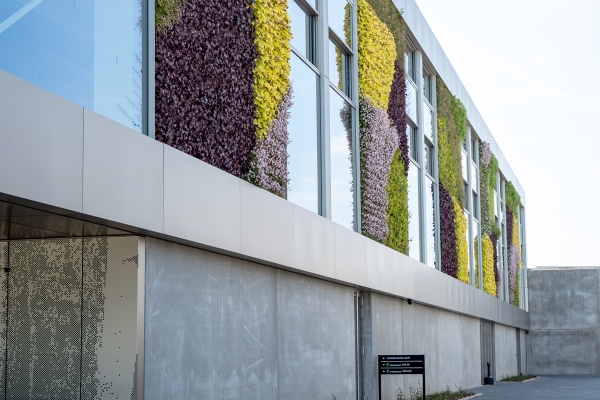

De groene gevel van Evergreen is met zijn 12 meter hoogte uitgegroeid tot een icoon, met een selectie van planten en bloemen die niet alleen mooi ogen, maar ook CO₂ uit de lucht halen en nuttig zijn voor de bijen van de buurman-imker. Daarnaast zorgt de groene muur voor minder geluidshinder en lagere omgevingstemperatuur, waarmee ze bijdraagt aan een beter (werk)klimaat. Het is een staaltje van de kunde van Vorsselmans’ R&D-afdeling.

Innovatief duurzaam

CEO Mark Vorsselmans trekt de duurzaamheidsvisie door in de omgang van het bedrijf met medewerkers, klanten en andere stakeholders. “We kozen voor ons bouwteam partners waarin we vertrouwen hebben”, onderstreept Marc Vorsselmans. “Voor de sanitaire en warmtetechnieken vroegen we aan Lauryssen Service uit Brecht en hun partner Vaillant om ons het beste voorstel te maken voor een ecologisch gebouw, dat onze mensen een aangename werkomgeving biedt.” Geen wonder dat het voorstel van de combinatie Lauryssen Service-Vaillant meteen een schot in de roos was. De visie van Vorsselmans op duurzame bouwontwikkeling sluit nauw aan bij die van Vaillant: innovatief, duurzaam en letterlijk en figuurlijk groen.

Een open-bronsysteem voor hoog rendement

De keuze viel op een geothermie-installatie. Er waren twee boringen nodig om het vereiste vermogen te bekomen. Lauryssen installeerde twee flexoTHERM VWF 197/4 bodem-water warmtepompen met een allSTOR plus VPS 500 buffervat met drie zones voor de kantoren.

Omdat er weinig plaats was voor verticale boringen en er een groot vermogen nodig was, opteerde Lauryssen met zijn partner-boorbedrijf Backx uit Sint-Lenaarts (Brecht) voor een systeem met open bron, veelal toegepast bij grote vermogens zoals industriegebouwen. Een open bronsysteem gebruikt grondwater als warmtebron. Gwen Backx van Putboringen Backx licht toe: “De putpompen pompen het water naar boven vanuit een diepte van 100 meter, waar het altijd eenzelfde temperatuur heeft van 11°C. De Vaillant flexoTHERM bodem-water warmtepompen zorgen voor de koeling of opwarming van het gebouw afhankelijk van het seizoen. Nadien wordt het opgewarmde of afgekoelde water opnieuw in de aarde gebracht, op een diepte van 80 meter. Met dit systeem kan er met een hoog rendement verwarmd worden en voor koelen heeft het gewoon een superrendement. De rendementen van onze systemen in combinatie met de Vaillant flexoTHERM bodem-water warmtepompen maken deze systemen onklopbaar.”

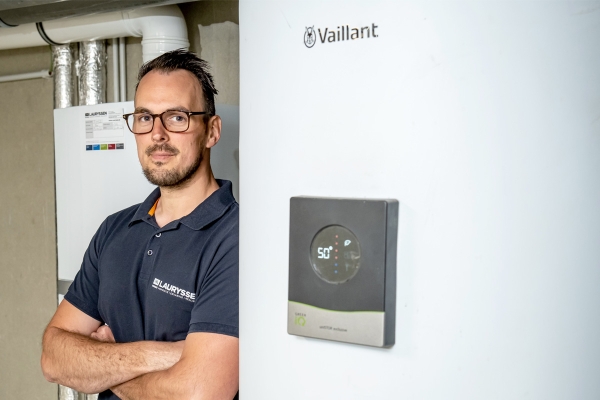

In de hoogste nood kan een Vaillant ecoTEC plus gascondensatieketel bijspringen of in noodverwarming voorzien. In de regel wordt die gasinstallatie gebruikt voor sanitair warm water in het gebouw, via een uniSTOR exclusive 190 l buffervat.

Eric Roodhooft, Commercieel Directeur Vaillant ziet een zeer performante oplossing voor klimaatregeling: “In de Kempen is Vorsselmans een toonaangevend bedrijf. Ze wilden hun reputatie alle eer aandoen en kozen voor een duurzaam concept voor hun nieuwe gebouw.” Voor een gebouw met zovele wandhoge ramen biedt de consistente klimaatregeling met verwarmen of koelen uitzonderlijk veel comfort, vindt Eric Roodhooft. “De hybride opstelling met twee warmtepompen in cascade biedt om te beginnen meer bedrijfszekerheid, maar het gevraagde vermogen was zo groot dat we dit niet met één warmtepomp wilden invullen. Onze installateur Lauryssen heeft een eigen studiedienst en dus heel wat eigen expertise in huis. Vaillant heeft samen met Lauryssen de basisconfiguratie opgesteld, en de verdere uitwerking is door de installateur zelf gebeurd.”

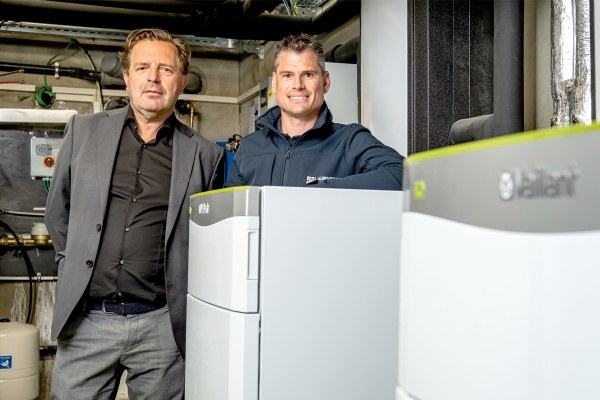

Lauryssen koos voor een installatie van twee flexoTHERM warmtepompen in een cascaderegeling. Bram Geerts, werfleider Laureyssen, verklaart de keuze: “De Vaillant warmtepompen werken afzonderlijk of samen. De cascade zorgt voor verdeling van de belasting tussen beide pompen. De afname in het buffervat wordt continu gemonitord en in functie van de temperatuur gaan de pompen afwisselend werken. Na drie draaiuren schakelt de installatie over van de ene naar de andere pomp om beide aan het werk te houden.”

De configuratie werd op het Lauryssen-studiebureau volledig ontwikkeld en in 3D uitgetekend. Dat vergemakkelijkt de installatie ter plekke. De modulatie van de warmtepompen zorgt voor continue bevoorrading van de vloerverwarming en –koeling in de drie zones van het kantoorgebouw. Elke verdieping kan apart de gewenste temperatuur instellen. “De installatie liep erg vlot en vanaf de dag dat het gebouw in gebruik werd genomen, zorgde de klimaatregeling van de werkomgeving voor een echte verademing. Wij zijn supertevreden”, aldus Marc Vorsselmans.

Lauryssen zaakvoerder Jan Lauryssen wist dat hij met Vaillant als partner koos voor zekerheid. “Wij hebben een jarenlange samenwerking met Vaillant, dus er kon ons niks overkomen. Onze mensen zijn bovendien zeer goed vertrouwd met de oplossingen van de fabrikant, niet het minst door de jaarlijkse opleidingen van onze technische dienst.”

Bron: Vaillant

Foto’s: Vaillant
