Système de ventilation Daikin à la faculté de médecine vétérinaire de l’UGent

La faculté de médecine vétérinaire de l’UGent bénéficie d’une solide réputation, y compris en dehors de nos frontières. Quiconque en doute doit faire un tour sur le parking et faire attention aux nombreuses plaques d’immatriculation étrangères. Dans la catégorie Veterinary Sciences, la faculté trône à nouveau à la première place dans le ‘Shanghai Ranking of Academic Subjects’, un prestigieux classement international des meilleures universités. La faculté de médecine vétérinaire de l’Université de Gand occupe la première place. Professeurs, (aspirants)-vétérinaires, personnel de soutien, tous viennent à Merelbeke chaque jour avec la même volonté de tout mettre en œuvre pour offrir aux patients les meilleurs soins possibles. Qu’il s’agisse d’un cheval, d’un chien, d’un reptile ou d’un hamster, dans tous les cas, ils sont entre de bonnes mains.

Maintenir ce standard élevé n’est possible qu’en continuant à investir dans divers domaines, comme la connaissance médicale, l’équipement et l’infrastructure. Ce dernier point est capital, car les bâtiments sont non seulement soumis aux exigences les plus sévères en termes de pureté de l’air, mais ils doivent également répondre aux exigences et attentes quotidiennes en termes de confort, d’efficacité énergétique et de durabilité. Exemple d’amélioration du confort: la lutte efficace contre les nuisances olfactives associée à une hygiène optimale. Avec quatre renouvellements d’air par heure, l’installation garantit une ventilation optimale. En recourant à un VAV dans la gaine de pulsion et d’extraction, on peut alterner entre quatre renouvellements d’air en cas de présence et une ventilation équilibrée en cas d’absence. Les locaux sont équipés d’un détecteur de mouvement. En cas de mouvement détecté, la ventilation démarre et continue à ventiler ces locaux jusqu’à 30 minutes après le départ de la personne ou de l’animal. Les nuisances olfactives sont donc limitées au strict minimum d’une manière éco-énergétique grâce aux rotations assez courtes.

Expertise

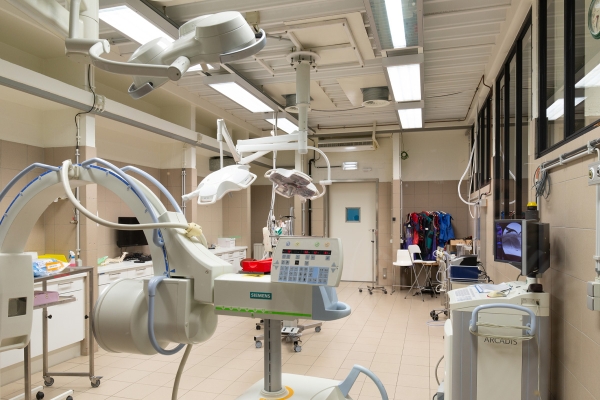

“L’UGent prend systématiquement en charge les bâtiments de la faculté de médecine vétérinaire sur le campus de Merelbeke”, explique Francis Solomé, responsable HVAC auprès de l’UGent et chef de projet des travaux de rénovation. “Le premier bâtiment que nous avons traité était la section ‘petits animaux domestiques’, dans laquelle passent chaque année de 12 à 13.000 chats et chiens. Outre les zones opératoires existantes, deux nouvelles ont également été mises en service. Il faut encore ajouter à cela 18 cabinets de consultation. Afin d’assurer les soins correctement, mais aussi de rendre les conditions de travail plus agréables, nous avons remplacé l’ancienne installation de climatisation par deux groupes d’eau glacée Daikin : un pour la zone opératoire (2.500 m³/h) et un deuxième pour les salles de consultation (7.000 m³/h). Nous avons à cet effet fait appel à l’expertise et à la compétence de Daikin. Deux nouveaux groupes frigorifiques ont également été raccordés à l’installation, tandis que pour le chauffage, nous avons conservé l’installation existante; toutefois, la chaufferie centrale des bâtiments a été rénovée sur le plan énergétique, et tout a été adapté au débit variable.”

Il était par contre urgent de remplacer l’installation de traitement d’air existante. Le système qui était en service depuis 1995, était entretemps devenu totalement obsolète. L’installation fonctionnait par ailleurs sans récupération d’énergie. Francis Solomé: “Le remplacement de l’ancien système par une alternative plus moderne, plus efficace et moins énergivore était donc une absolue nécessité. Avec la nouvelle installation Daikin, nous répondons aux exigences sévères imposées par les directives de l’UGent. En raison d’expériences positives préalables, l’université a trouvé en Daikin un partenaire de confiance.”

Michael Vanholst, account manager chez Daikin Belux fournit quelques informations supplémentaires à propos des travaux de remplacement : “La nouvelle centrale de traitement d’air pour les zones opératoires est équipée de filtres HEPA H13 pour la ventilation hygiénique climatisée. Ce filtre microbiologique HEPA de haute qualité capte 99% des particules fines entre 0,1 μm et 2,5 μm op (99,97 % des particules fines de 0,3 μm). Pour garantir un fonctionnement correct et une longue durée de vie, nous avons également prévu un filtre PM2,5 50% (F7) et un filtre PM1 90% (F9).”

Conception modulaire

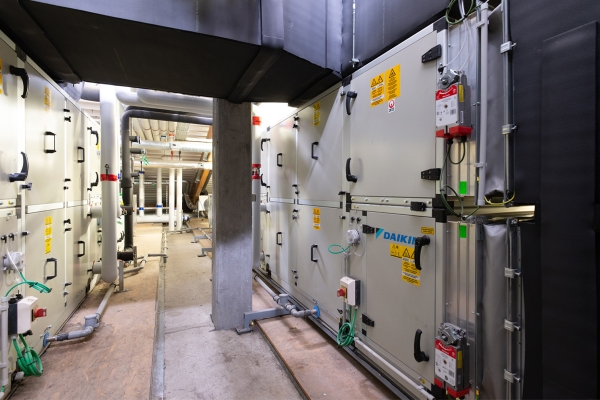

Les deux unités de traitement d’air de type Professional ont été amenées sur place en pièces détachées puis assemblées dans le local technique situé à l’étage. Les dimensions compactes de l’unité constituent un atout, même si les vastes possibilités d’installation ne l’exigeaient pas dans ce cas précis. Mais la structure modulaire représente toujours un avantage pour le transport et le montage.

Michael Vanholst résume encore quelques avantages des unités de traitement d’air Daikin Professional, qui sont disponibles dans des versions pour des débits allant de 500 à 144.000 m³/h. “Nous pouvons également livrer celles-ci avec un système de commande prêt à l’emploi. Soit un panneau de controle électrique qui comprend le régulateur avec le Daikin Digital Control préprogrammé. Un raccordement interne de tous les capteurs et appareils de mesure de pression est prévu; et il y des capteurs intégrés de température, d’humidité et de CO₂, ainsi qu’un câblage électrique interne pour tous les composants. Ces derniers sont connectés à une Digital Control Box par section, et ils communiquent numériquement via un bus avec le régulateur intégré. Vous comprenez ainsi pourquoi le Daikin Professional AHU a été conçu dans l’idée de simplifier la vie de l’installateur: une mise en service simple et précise, un temps d’installation réduit, et grâce à l’intégration des différents composants, moins de risque de dégâts pendant le transport et le montage.”

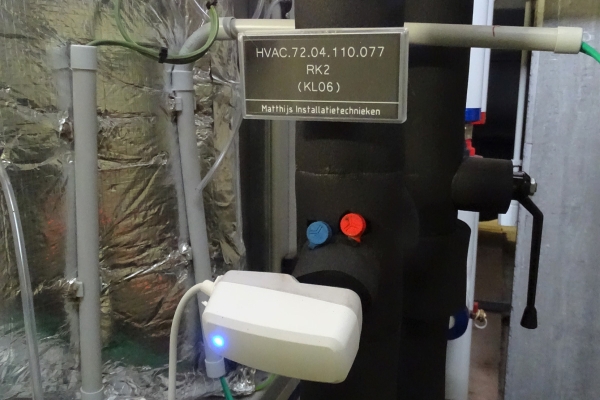

Des points de consigne peuvent être spécifiés pour les températures de départ, de retour et ambiante. “Mesurer c’est savoir”, précise Francis Solomé. “À condition bien entendu de savoir ce que vous mesurez. Je suis partisan d’un grand nombre de points de mesure. C’est une absolue nécessité pour pouvoir suivre de près les performances de votre unité, mais aussi de réagir de manière appropriée lorsqu’un écart est mesuré. Plus vous intervenez tôt, moins il vous faudra d’efforts pour remettre l’unité en bon état.”

Des groupes d’eau glacée compacts

Les deux groupes d’air utilisent la récupération de chaleur. Grâce à l’échangeur à flux croisés, l’air vicié et l’air frais n’entrent pas en contact l’un avec l’autre, mais le système atteint bien un score élevé en matière de récupération d’énergie. Cette énergie récupérée est utilisée pour le prétraitement de l’air, indispensable pour maintenir les pièces à température. Mais ce qui était encore plus important dans ce cas, c’était la demande d’un refroidissement supérieur pour compenser les pics de chaleur excessivement élevés pendant les mois d’été. Ainsi, la température intérieure ne dépasse pas la température extérieure de plus de 5K. Au bénéfice non seulement du personnel de la faculté, mais aussi du confort des animaux.

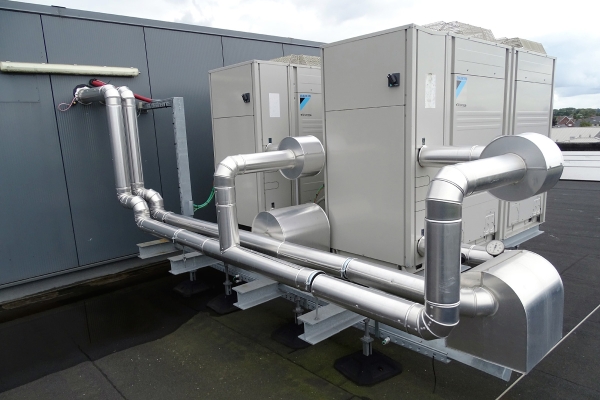

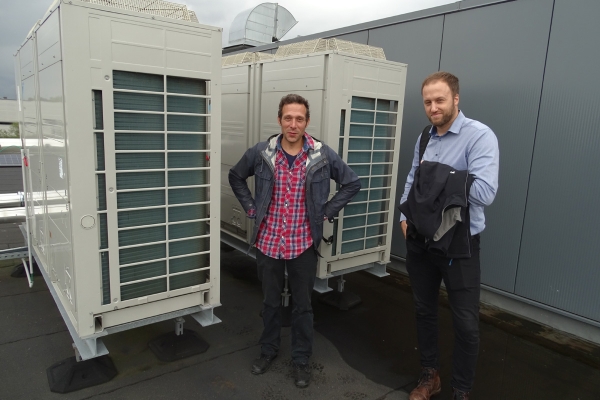

La plupart des animaux étant incapables de transpirer, les pièces chaudes sont à éviter absolument pour les animaux malades. En été, les températures pouvaient atteindre 35°C, à la limite de l’insoutenable pour les humains et les animaux. Le refroidissement était donc un thème très important. Et avec Daikin, vous êtes naturellement à la bonne adresse. Deux groupes d’eau glacée à condensation par air compacts EWAQ050CW furent placés sur le toit. Ces unités sont disponibles en sept versions standard avec une puissance nominale allant de 16,8 à 63 kW, et en deux exécutions: soit refroidissement seul (EWAQ) soit pompe à chaleur (EWYQ: froid/chaud). Les unités sont conçues pour chauffer à une température ambiante comprise entre

-15°C tot +35°C et refroidir à une température ambiante comprise entre -15°C tot +43°C. Grâce au compresseur à inverter, ces unités affichent de faibles coûts d’exploitation, et elles peuvent être livrées avec une protection antigel et une pompe intégrée.

“Notre force, c’est notre gamme étendue”, explique Michael Vanholst. “Nos unités de traitement d’air peuvent être intégrées dans une solution globale pour l’ensemble du bâtiment. Nous avons également notre module d’expansion directe unique sur les unités de traitement d’air, qui peut être directement connecté à l’unité de condensation grâce à une vanne d’expansion pré-assemblée. Mais en plus, avoir des appareils du même fabricant, constitue la meilleure garantie d’une coopération parfaite. Contrairement à d’autres fabricants, Daikin n’utilise pas de produits OEM dans son offre de CTA avec DX. Tous nos appareils sont fabriqués par Daikin et bénéficient du même label de qualité. Parce que, supposons que la performance requise ne soit pas atteinte. Qui est à blâmer dans ce cas ? Le fabricant A de l’unité de traitement d’air ou le fabricant B du groupe d’eau glacée? Chez Daikin, vous n’avez qu’un seul point de contact, ce qui signifie que nous mettons toujours tout en œuvre – en étroite collaboration avec l’installateur – pour aider l’utilisateur final et lui offrir le meilleur service possible.”

Future proof

L’installation a été réalisée par Matthijs Installatietechnieken nv de Lochristi, une entreprise d’installation familiale dans laquelle la troisième génération est désormais aux commandes avec Quinten Matthijs. Matthijs nv installe des solutions climatiques complètes; de fait, la société développe, rénove et entretient toutes sortes d’installations: climatisation, chauffage, ventilation, régulation climatique et réfrigération, ainsi que des installations sanitaires.

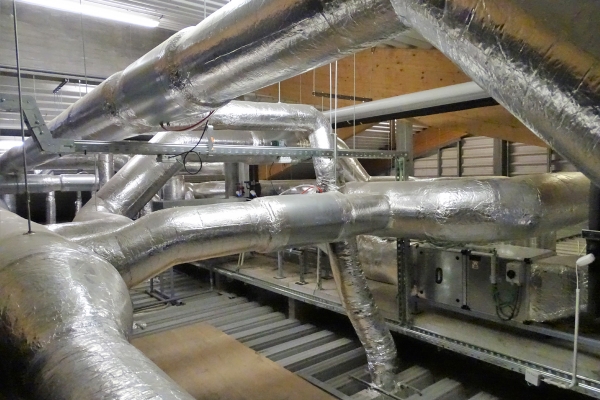

“Bravo à Matthijs nv”, reprennent en chœur Michael Vanholst et Francis Solomé. “Pendant les travaux de remplacement, les consultations se sont poursuivies normalement et les salles d’opération sont restées en service. Il était donc important de faire en sorte que la rénovation se déroule le plus rapidement possible, afin de minimiser les perturbations pour les patients, les vétérinaires et le personnel. Les gaines existantes ont été en grande partie conservées, mais elles ont été très bien nettoyées et agrandies là où cela se révélait nécessaire. Les gaines ont ensuite reçu une couche d’isolation supplémentaire afin de limiter les déperditions thermiques autour des tubes. Les grilles de pulsion et d’extraction dans les locaux ont été remplacées lorsque cela était nécessaire.

La bonne coopération entre les différentes parties a abouti à un système de ventilation à l’épreuve du temps qui répond à tous les objectifs visés en termes d’efficacité énergétique, de confort, d’hygiène, de maintenance et de performance.”

Par Rudy Gunst
