City Multi VRF: un système performant pour les grands bâtiments complexes

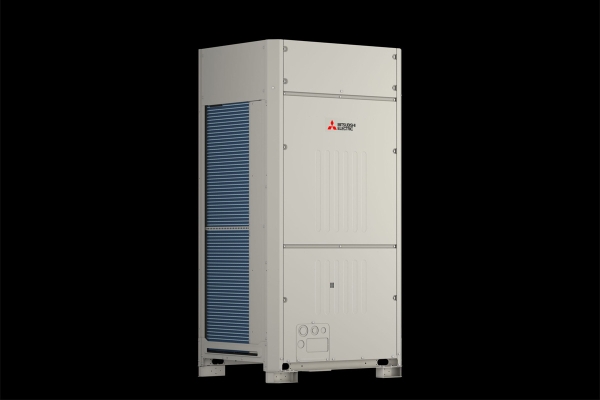

La nouvelle génération d’unités extérieures City Multi R32 YXM VRF couvre une large plage de puissances et sera disponible jusqu’au type 1000 (113 kW).
Le nouveau compresseur et le ventilateur optimisé sont intégrés au châssis.

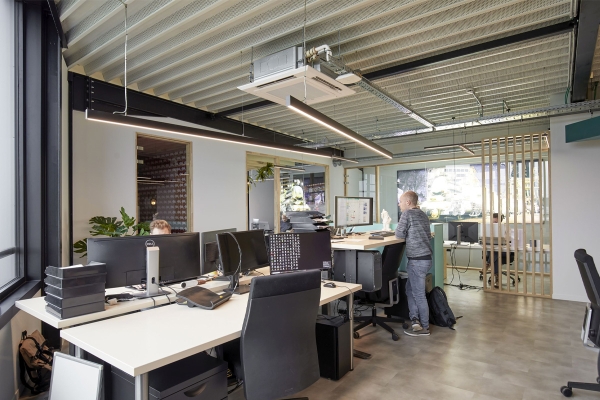

Dans la nouvelle génération de systèmes City Multi VRF R32, l’unité extérieure, les boîtiers de distribution et les unités intérieures ont été repensés.
La nouvelle génération de systèmes City Multi VRF R32 de Mitsubishi Electric se distingue par plusieurs nouveautés au niveau des unités extérieures, des boîtiers de distribution et des unités intérieures. « Cette évolution et extension sont basées sur notre technologie VRF R410A et notre système VRF hybride. Cette solution flexible répond mieux aux exigences climatiques grâce au réfrigérant à faible GWP », explique Stijn Somers, account manager Living Environment Systems chez Mitsubishi Electric. « Et les systèmes sont conformes aux normes EN 378 (installation) et CEI. »
Mitsubishi Electric propose depuis longtemps des solutions performantes, notamment ses systèmes VRF combinant les avantages de la technologie de détente directe et d’une circulation d’eau brevetée. « Avec le lancement du système VRF City Multi R32 YXM, il devient possible de déployer à grande échelle le réfrigérant R32, plus respectueux de l’environnement. Les systèmes VRF R410A peuvent être utilisés jusqu’à fin 2028 mais le concept de cette nouvelle génération est différent », poursuit Stijn Somers. « Le R32 est un réfrigérant faiblement inflammable, classé A2L, ce qui peut nécessiter la mise en place de dispositifs de sécurité. Le système que nous lançons aujourd’hui comprend des dispositifs intégrés. Les composants supplémentaires – nouveaux et adaptés – sont fabriqués exclusivement par Mitsubishi Electric. Les unités intérieures ont été mises à niveau et équipées d’un capteur de détection de fuite R32. Elles sont rétrocompatibles avec les générations précédentes pour garantir une uniformité et une fiabilité optimales pour le client et l’installateur. De plus, des vannes d’arrêt sont proposées – ou intégrées au contrôleur BC – permettant le chauffage et le refroidissement simultanés.
Rendement supérieur et plage de fonctionnement étendue

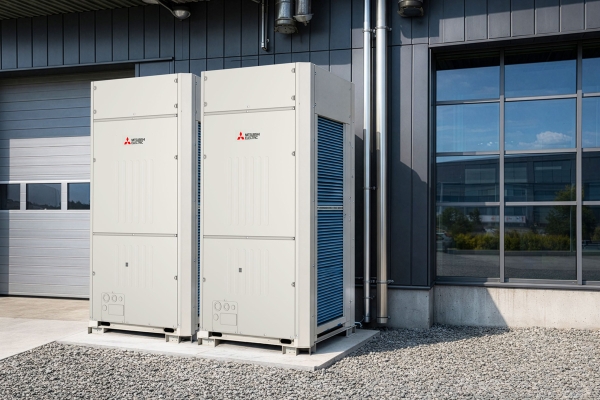

‘City Multi’ est le nom commercial des systèmes VRF de Mitsubishi Electric. Les nouvelles unités extérieures permettent de moderniser les systèmes HVRF existants avec un rendement supérieur, un niveau sonore réduit, une plage de températures et de fonctionnement élargie. Mitsubishi Electric élargit son champ d’action aux réfrigérants à faible GWP, tandis que le R410A reste disponible jusqu’en 2028, dans le cadre de la suppression progressive des gaz F. Le réfrigérant R32 offre des possibilités accrues, tant dans les constructions neuves que pour les projets de rénovation. Mitsubishi Electric vise un marché étendu. En Belgique, l’accent est mis sur les bâtiments d’entreprises et les hôtels : des environnements de plus grande taille où la polyvalence des systèmes City Multi VRF (installation plug & play, régulation individuelle par pièce) prend tout son sens. Sur le plan de l’installation, peu de changements sont à noter; seules les fonctionnalités de sécurité évoluent.
Une aspiration sur trois côtés
La nouvelle génération d’unités extérieures City Multi R32 YXM VRF offre une puissance allant jusqu’à 113 kW (type 1000). Le design a été repensé : le condenseur est réparti sur trois côtés (arrière et côtés), ce qui facilite l’accessibilité et la maintenance. Le compresseur et les pales de ventilateur repensées sont intégrés au châssis pour un meilleur rendement.
Conformes aux normes EN 378 et CEI
Les normes européennes sont exigeantes mais Mitsubishi Electric y répond pleinement. La norme d’installation EN 378 stipule que les capteurs doivent disposer d’une alimentation électrique distincte, indépendante du système de conditionnement d’air. Elle exige également que le détecteur de fuite soit installé pour couvrir la zone la plus basse. La norme produit CEI définit, quant à elle, les exigences auxquelles les appareils doivent se conformer. Un capteur intégré dans une unité intérieure est par exemple conforme à la norme produit mais pas nécessairement à la norme d’installation. Avec son nouveau système City Multi VRF, Mitsubishi Electric est parvenu à concevoir une solution conforme à la EN378 en intégrant des composants supplémentaires dans la structure. L’installateur et le client final n’ont plus à se soucier de rien car l’installation est fournie complète.
Deux conduites entre l’unité extérieure et le contrôleur BC
La nouvelle gamme propose une puissance atteignant jusqu’à 40 ch (113 kW), tant pour les séries Y (système à deux tubes pour le chauffage ou le refroidissement alterné) que R2 (permet de refroidir et de chauffer simultanément). Mitsubishi Electric a optimisé l’architecture du système : seules deux conduites relient l’unité extérieure au contrôleur BC, tout en permettant un fonctionnement simultané en mode refroidissement et chauffage.
Le réfrigérant circule verticalement
La nouvelle unité extérieure YXM VRF sera proposée en deux versions. La différence entre les versions Standard et Premium réside dans la conception de l’échangeur de chaleur. La version Premium intègre un échangeur breveté, à trois côtés, monté verticalement. Contrairement à un échangeur classique où le réfrigérant circule horizontalement, celui-ci adopte un flux vertical (VFT ou Vertical Flat Tube). Cette configuration annule l’effet de gravité sur le réfrigérant et améliore l’efficience globale. Le nouveau système City Multi VRF présente de nombreux atouts, parmi lesquels : une efficience accrue par l’optimisation des composants clés (compresseur, ventilateur et contrôleur BC) intégrés au système, une durée de vie prolongée et des performances globales optimisées. Parmi les autres points forts, citons l’unité de contrôle pouvant accueillir jusqu’à 12 ports USB, la gamme étendue d’unités intérieures et de contrôleurs BC, le nouveau châssis, la configuration flexible des conduites ainsi que le ventilateur de nouvelle génération, plus silencieux.
Par Philip Declercq
(Photos Mitsubishi Electric)
