L’importance des séparateurs de boues et des dégazeurs dans les installations (hybrides)

Les solutions de Spirotech permettent d’économiser de l’énergie et de réduire les coûts

L’eau du système joue un rôle crucial dans l’installation. Elle permet effectivement à la chaleur d’être transportée de la chaufferie vers les pièces qui doivent être chauffées. Quelle que soit l’efficacité du générateur de chaleur, si un dysfonctionnement se manifeste dans le processus de transport, cela se traduit par une perte de confort et un rendement plus faible. C’est pourquoi Spirotech insiste sur l’importance des séparateurs de boues et des dégazeurs afin de garantir la fiabilité de l’installation.

Pourquoi des dégazeurs?

L’air n’a pas sa place dans une installation. La présence d’air engendre non seulement des phénomènes gênants, comme le bruit, mais elle provoque également des problèmes plus graves. Les corps de chauffe, tels que les radiateurs, ne sont plus suffisamment alimentés, et l’émission de chaleur diminue. Afin de compenser ce manque de confort, la chaudière ou la pompe à chaleur va devoir tourner plus longtemps et/ou cela nécessitera des températures de départ plus élevées. Le rendement de l’installation va, en conséquence, diminuer, surtout dans le cas des pompes à chaleur. Résultat : un confort insuffisant et des coûts plus élevés.

La présence d’air dans une installation s’explique de différentes manières. L’eau de remplissage, tout d’abord, contient toujours une certaine quantité d’air. Lorsque cette eau est chauffée, de l’air se libère et s’accumule dans les conduites. Plus on ajoute de l’eau fraîche dans l’installation, par exemple après des réparations ou en cas de remplissage d’appoint systématique, plus il y aura d’air dans l’installation. Mais, même sans remplissage d’appoint, de l’air peut quand même arriver dans le système. Une installation est rarement complètement étanche à l’air : une certaine quantité d’air peut en effet pénétrer dans celle-ci via les raccordements ou les conduites en matière synthétiques.

Afin d’éviter les problèmes d’accumulation d’air, il est nécessaire de recourir à un dégazeur. La chaudière ou la pompe à chaleur est certes équipée de son propre purgeur, mais celui-ci sert à protéger l’appareil même. Le reste de l’installation doit donc être protégé à l’aide d’un dégazeur distinct, ce qui est également conseillé par les fabricants de chaudières.

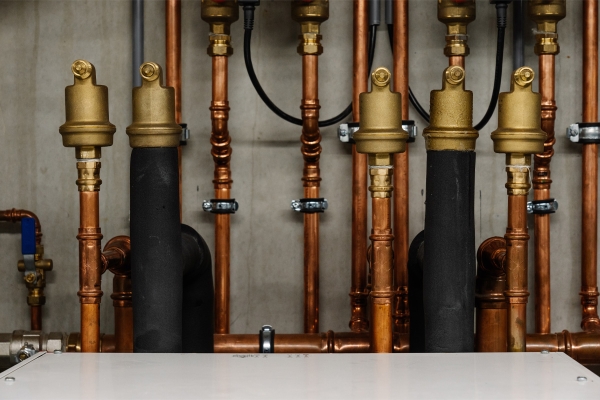

Spirotech, le spécialiste du maintien de la pression et de la qualité de l’eau, a dans ce but conçu le dégazeur Spirovent RV2. Ce dernier est muni de l’élément séparateur Spirobuis qui veille à ce que les bulles microscopiques remontent automatiquement pour disparaître ensuite via la vanne de désaération. Au fur et à mesure que l’air va s’accumuler dans la partie supérieure de l’élément, le flotteur va descendre, permettant ainsi à la vanne de s’ouvrir et à l’air de s’échapper. Et ensuite, la vanne va à nouveau se fermer hermétiquement. Toute fuite sera alors exclue. Le fonctionnement du Spirovent RV2 s’améliore au fur et à mesure que l’eau devient plus chaude. L’endroit idéal pour le placer est donc la conduite retour, soit aussi près que possible de l’appareil de chauffage.

Et grâce à l’efficacité accrue de l’installation, la facture énergétique va également diminuer : en d’autres termes, le Spirovent RV2 s’amortit de lui-même. Le temps de retour sur investissement précis dépend de nombreux facteurs, mais en général, on se base sur une période de deux ans.

Corrosion et dégazeurs

L’air peut encore causer d’autres problèmes. Au contact de composants ferreux, l’air entraîne de la corrosion dans l’installation. Lors de ce processus, se forme de la magnétite, qui se compose de très petites particules de fer. Lorsque celles-ci s’accumulent, elles peuvent boucher des vannes ou d’autres petits passages. Des éléments, comme des pompes à chaleur, peuvent alors s’endommager, ce qui peut conduire à une panne de l’installation toute entière.

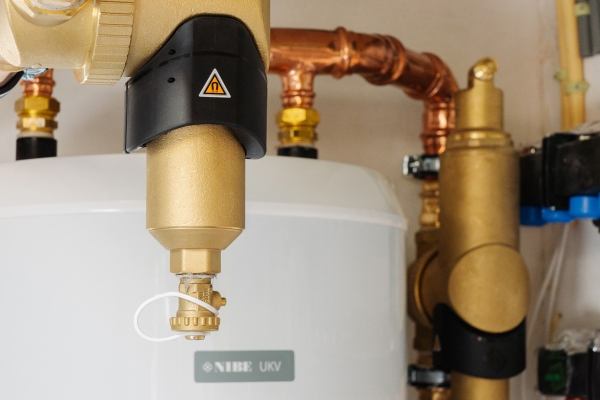

Le séparateur de boues Spirotrap MB3 de Spirotech permet d’éliminer des particules aussi bien magnétiques que non magnétiques. Les saletés non magnétiques tombent au fond du séparateur de boues, tandis que les particules ferreuses sont capturées grâce à l’aimant placé à l’extérieur du logement. Pour éliminer la boue, il suffit de déplacer l’aimant au fond du logement, de façon à ce que les particules magnétiques aboutissent également dans la zone inférieure. Ouvrir un peu le robinet de purge permet de rincer toute la zone. Le Spirotrap MB3 a une grande capacité de captage et n’a donc pas besoin d’être souvent rincé. Le nettoyage peut normalement se dérouler en même temps que l’entretien périodique.

Le Spirotrap MB3 est de préférence placé dans la conduite retour, aussi près que possible de l’appareil de chauffage. Cela garantit une protection maximale contre les particules de boue.

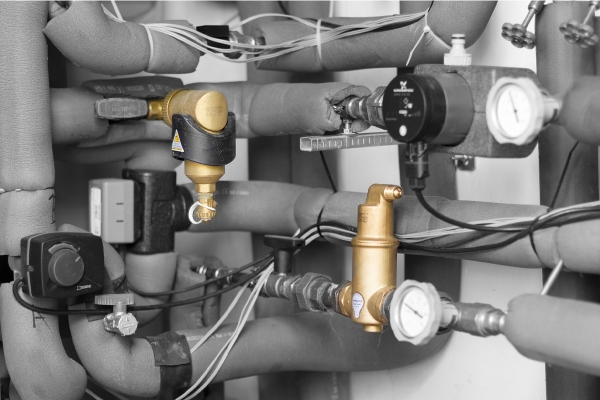

Le Spirotrap MB3 va également permettre de réduire les coûts, en évitant les défaillances (et donc également d’onéreuses réparations) au niveau des vannes et des pompes. Enfin, l’installation fonctionnera de manière optimale, sans pertes d’énergies supplémentaires. En tant qu’utilisateur, on a donc tout intérêt à placer aussi bien un Spirotrap MB3 qu’un Spirovent RV2.
